盲板阀 盲板阀结构特点及用途
盲板阀结构特点及用途

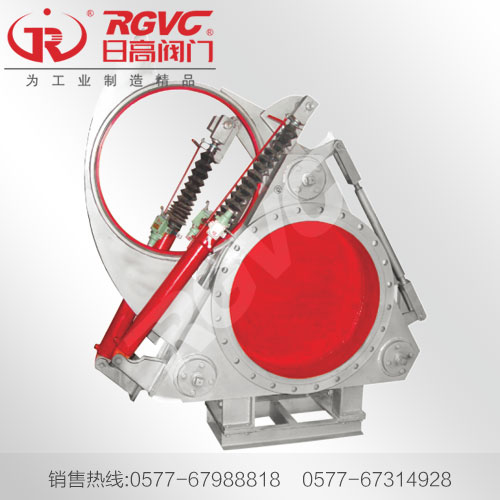

气动扇形盲板阀主要由左阀体、右阀体、丝杆副、阀板密封圈、杠杆、气缸 等零件组成，并由底座、支撑柱构成一个刚性结构 体。阀门中设有夹紧、松开气缸和翻板气缸，夹紧、松开气缸通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作，翻板 气缸驱动阀板完成开关动作。橡胶密封圏镶嵌在阀板上，具有耐温高、密封性能好、更换方便、使用寿命长等特点。 本阀可以单台远距离控制，亦可多台联网远距离控制。
各类盲板阀的结构 一般盲板阀的结构是由左、右阀体、伸缩机构、扇形阀板及驱动阀板的电动推杆Ⅰ和夹紧、松开的电动推杆Ⅱ组成。但各类盲板阀又有其独特的构造。
1、F943X电动扇形盲板阀，属于自动扇形盲板阀的产品。由夹紧驱动装置、翻板和阀体等部分组成。主要用于工矿行业作为切断装置的冶金阀门。
2、F743X液动扇形盲板阀，主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、液压油缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设 有夹紧、松开汽缸和翻板汽缸，夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作，翻板汽缸驱动闸板完成开关动作。
3、F643X气动扇形盲板阀既可以自动控制又可以远距离控制的隔断设备。由左阀体、右阀体、中阀体、连接螺杆（三根）组成。本阀为短结构系列，橡胶密封圈分别安装在左、右阀体上。本阀门以其优越的功能被冶金、环保等行业广泛应用。
4、F343CX手动扇形盲板阀由阀体、涡轮转动机构、扇形盲板等等组成。
5、FF941H封闭式插板阀，阀门采用全封闭外壳，液动插板阀的夹紧机构采用弹簧夹紧，电动插板阀的夹紧机构采用丝杆螺母夹紧，还采用了框架式结构，密封副部位采用不锈钢与橡胶密封。
